ОПК Прибор проверки света фар

Прибор проверки внешних световых приборов
Полностью соответствует Приказу Минпромторга России №1677 от 6 декабря 2011 (в ред. Приказа от 25.05.2017 N 1660) ОБ УТВЕРЖДЕНИИ ОСНОВНЫХ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК
СРЕДСТВ ТЕХНИЧЕСКОГО ДИАГНОСТИРОВАНИЯ И ИХ ПЕРЕЧНЯ

Предназначен для проверки и регулировки и измерения силы света всех типов внешних световых приборов автотранспортных средств согласно Техническогому регламенту РФ №720 от 30.09.2009г., ГОСТ Р 51709-2001.

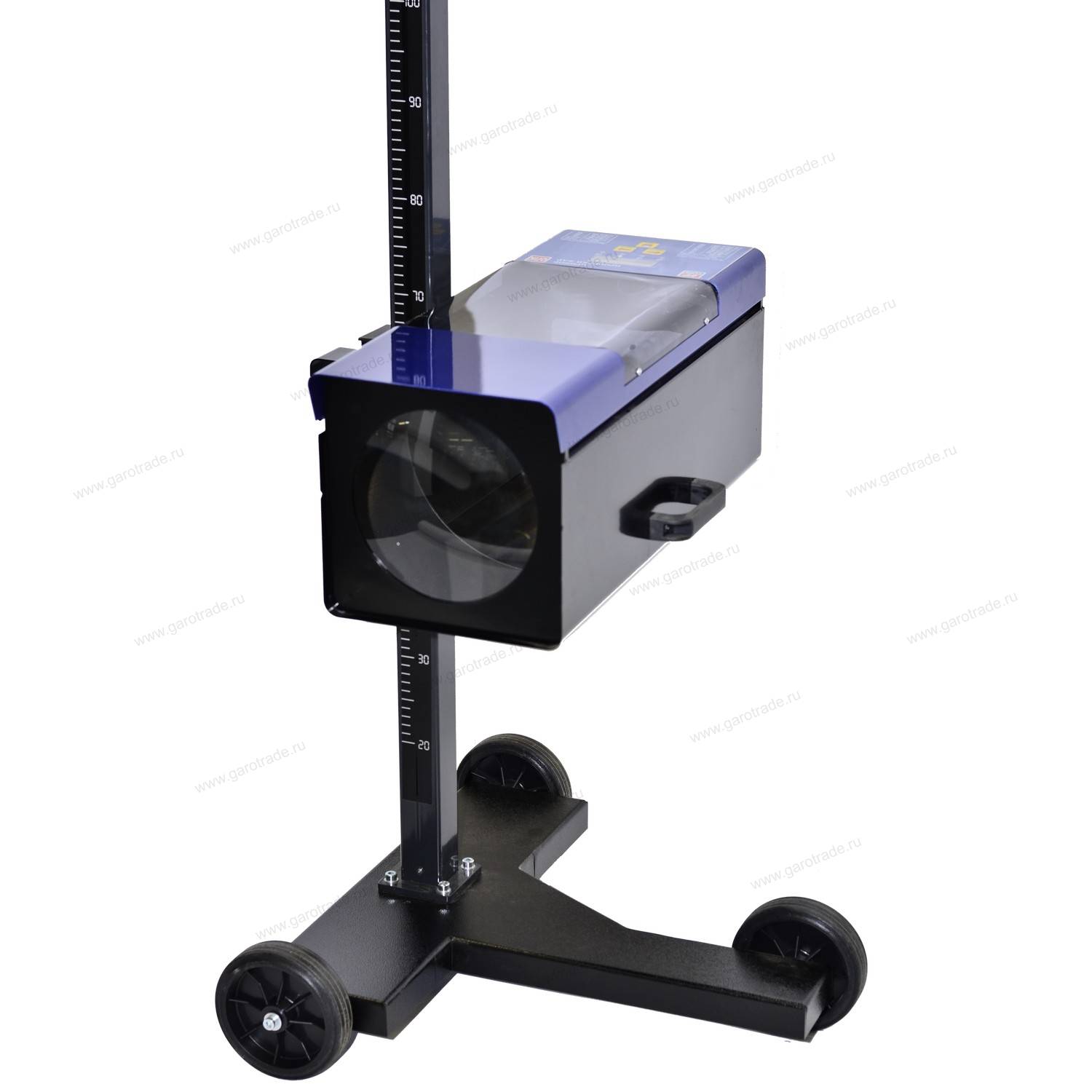

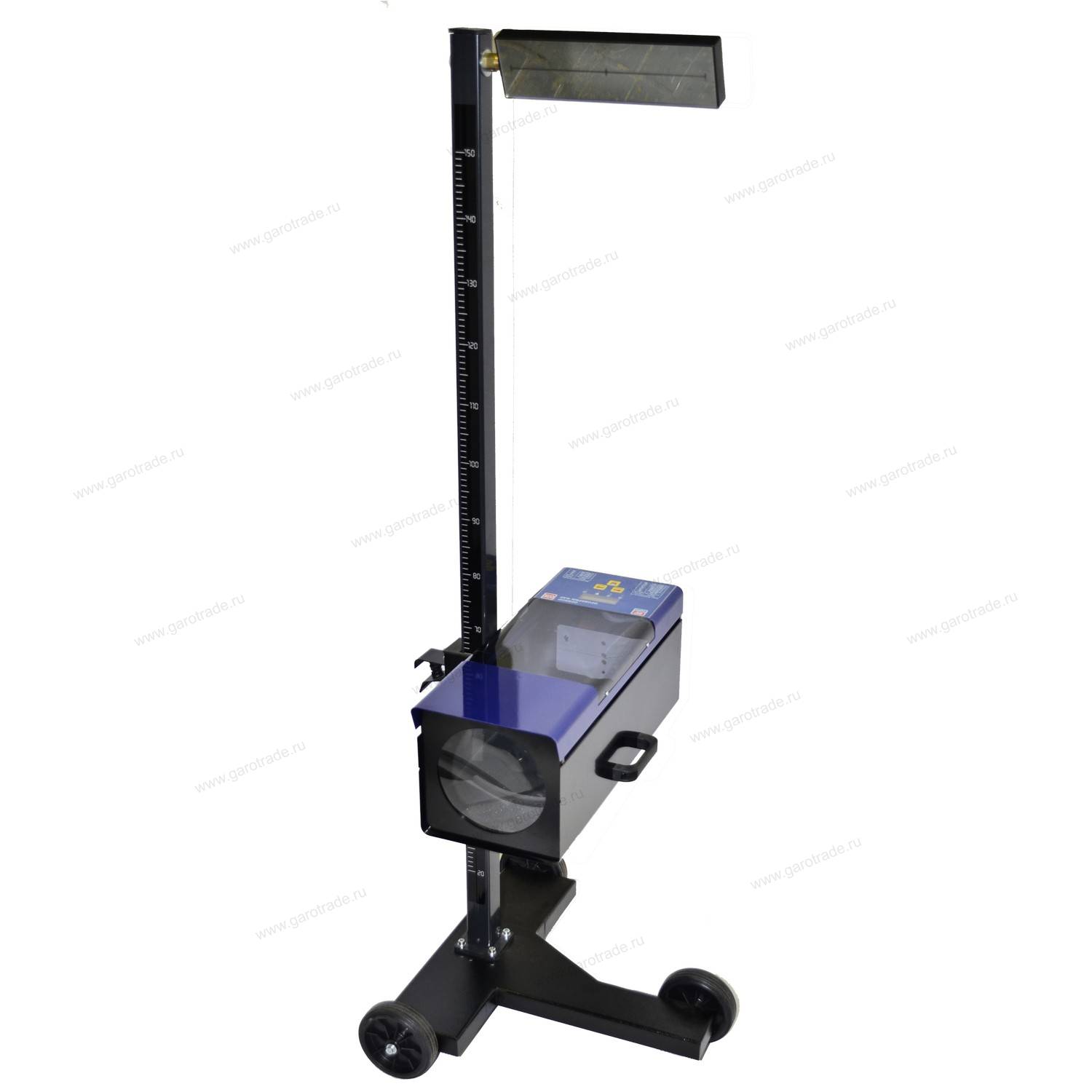

Оптическая камера и устройство ориентации расположены на передвижной стойке. В корпусе оптической камеры установлены фокусирующая линза, экран с разметкой и индикатор силы света. Экран перемещается по вертикали вращением диска отсчета величины снижения светотеневой границы. Высота установки камеры считывается по рискам на стойке. Оптическая ось камеры устанавливается в горизонтальной плоскости по уровню, а параллельность оси автомобиля достигается при помощи ориентирующего устройства .

Техническое описание:
- Проверка силы света фар ближнего и дальнего света, противотуманных фар, габаритных огней, сигналов торможения, указателей поворотов, фар с ксеноновым источником света

- Регулировка угла наклона фар

- Проверка соответствия свето-теневой границы

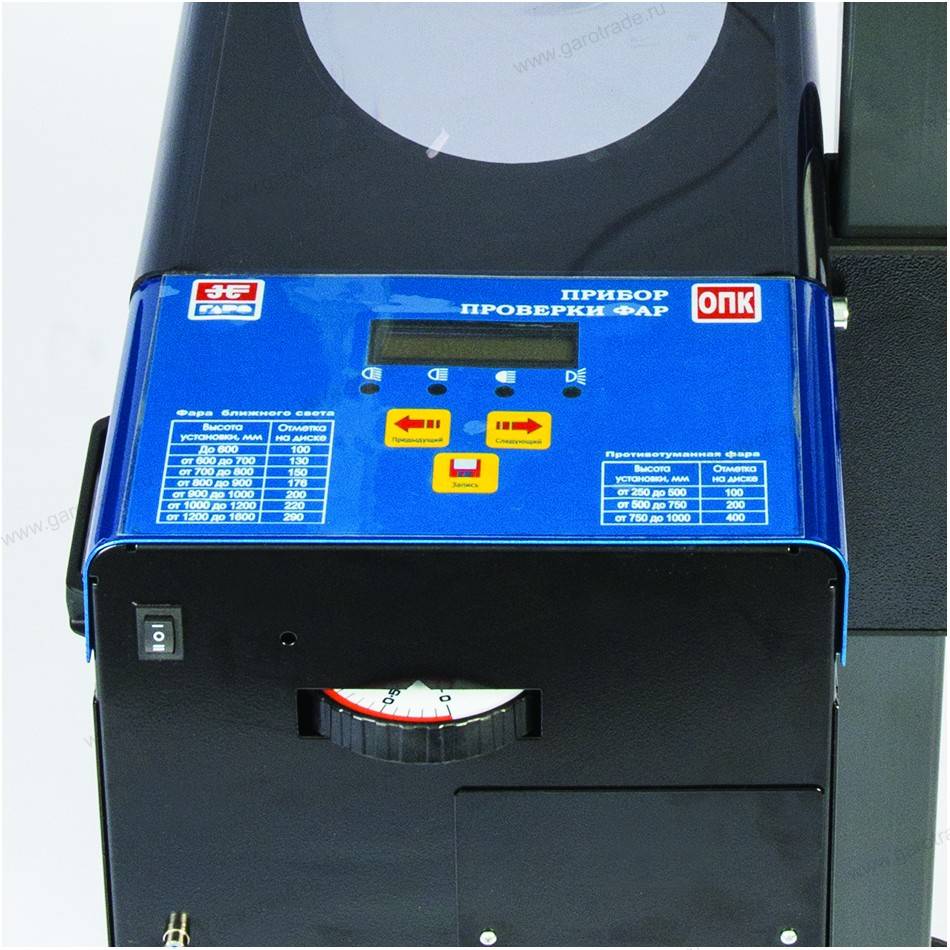

- Результаты замеров отображаются на жидкокристаллическом графическом дисплее с подсветкой (цифровой люксометр вместо аналогового)

- Измерительная камера легко перемещается в вертикальной плоскости и надежно фиксируется в установленном положени;

- Четыре фотоприемника надежно защищены от посторонних внешних источников света

- Чувствительность фотоприемников ОПК (в отличии от дешевых импортных приборов) обеспечивает возможность проверки светотехники с малой силой света (габаритные огни, стоп-сигналы, указатели поворота)

- Линза из высококачественного оптического стекла импортного производства для достоверных результатов измерений. Каждая линза проходит тщательный тотальный входной контроль геометрии и качества.

- Автоматическая передача данных на персональный компьютер по RS-232 или беспроводному (опционально) каналу

Технические характеристики:
Угол наклона светотеневой границы, градус    0-140
Пределы допускаемой абсолютной погрешности при измерении угла наклона светотеневой границы, градус    ±15
Сила света внешних световых приборов, кд    0-150000
Пределы допускаемой относительной погрешности при измерении силы света, %    ±15
Пределы допускаемой абсолютной погрешности установки ориентирующего устройства, градус    ±30
Частота следования проблесков указателей поворотов, Гц    0,5-3

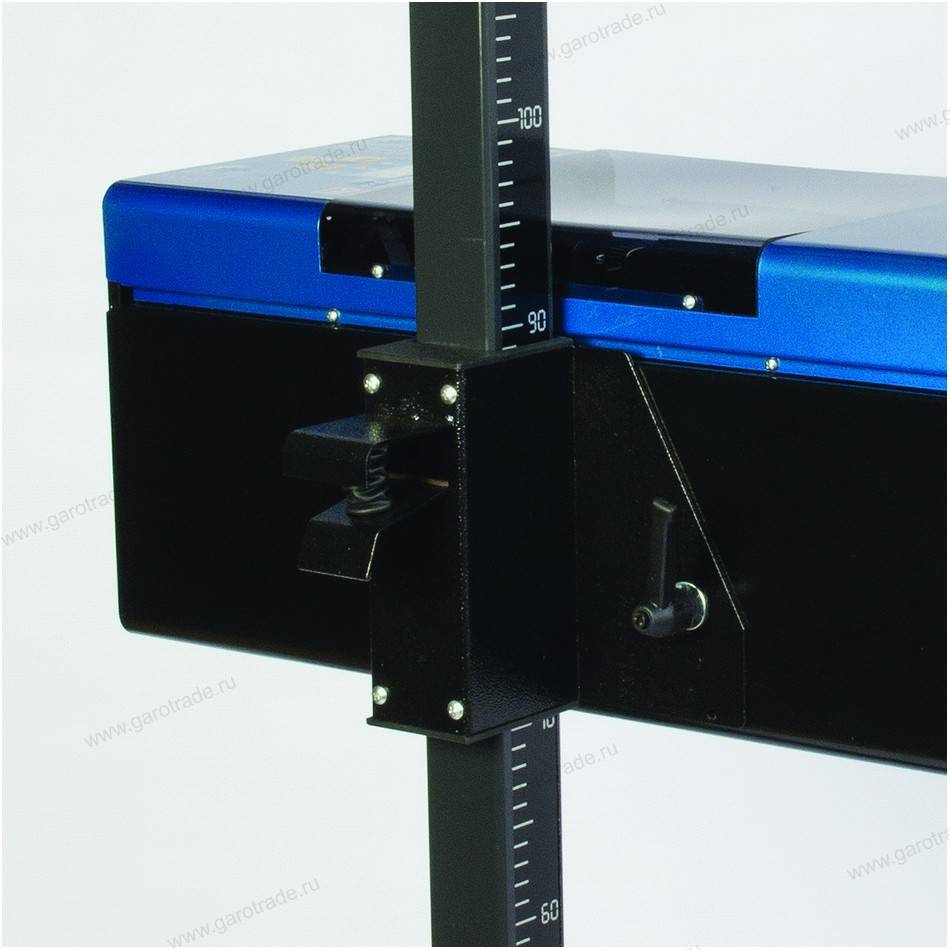

Высота оптической оси, мм    240-1450
Электропитание, В    12
Габаритные размеры, мм
665х590х1770
Масса, кг
35
Отгрузочные характеристики:
место 1 ящик 760 х 540 х 400 мм - 26 кг
место 1 ящик 1750х 120 х 120 мм - 16 кг
