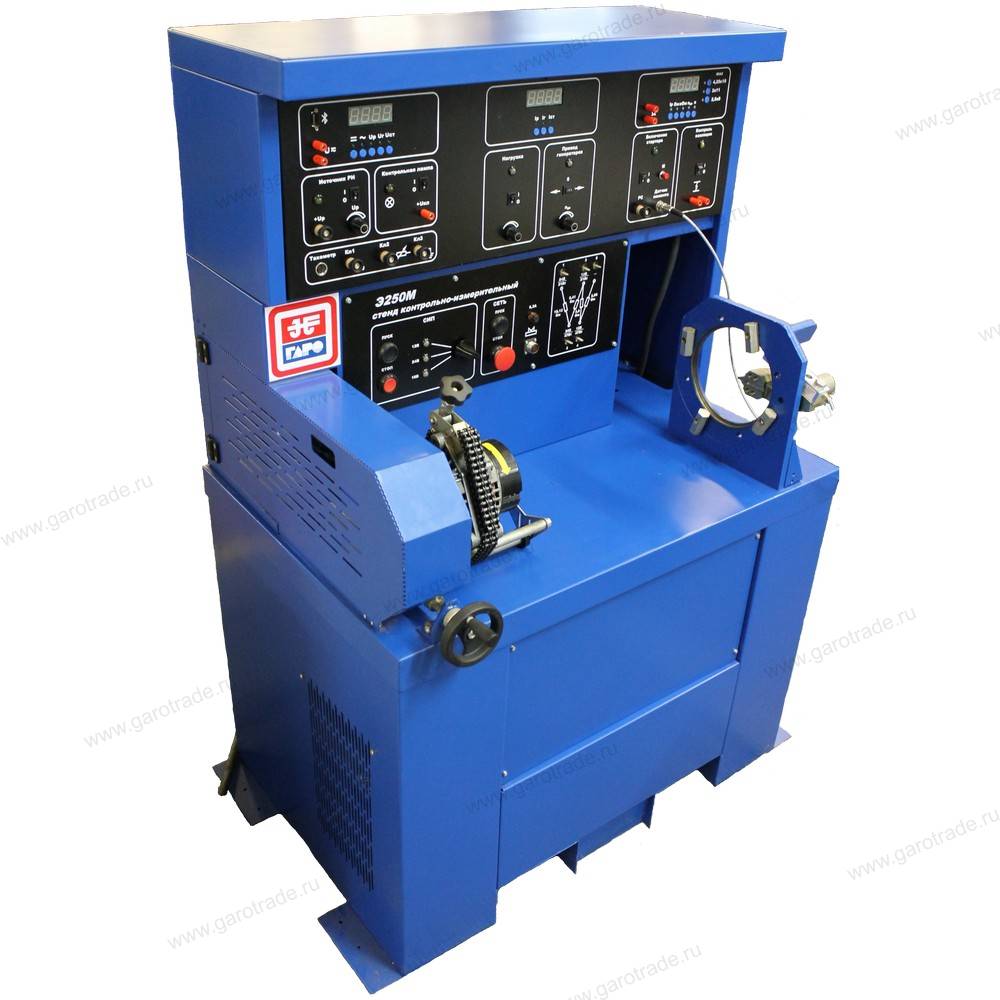

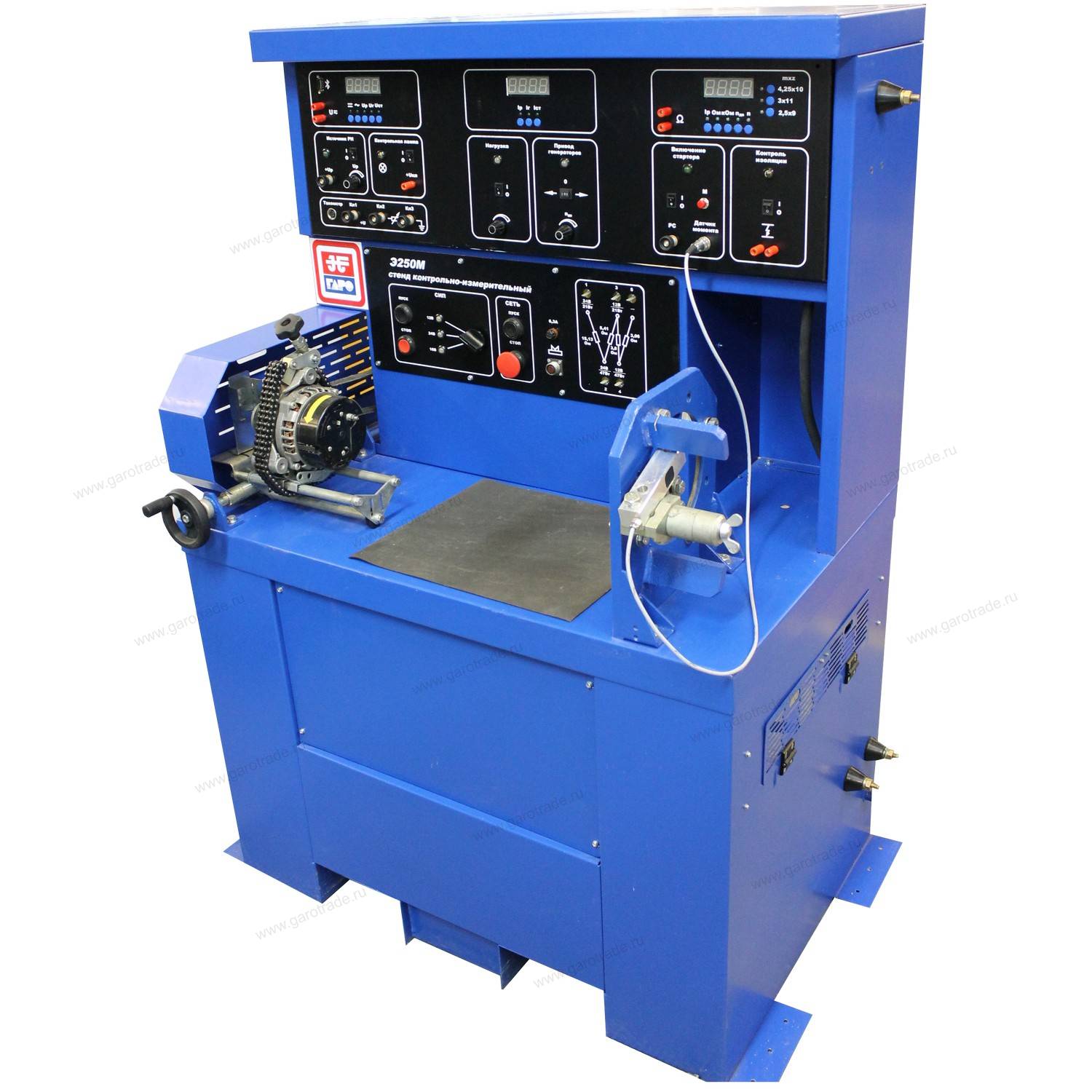

Э250М-02 Стенд для проверки генераторов,стартеров и другого электрооборудования

Стенд контрольно-измерительный Э250М - разработка Группы Компаний ГАРО на новой элементной базе - с микропроцессорным управлением, цифровой обработкой сигнала и беспроводной связью с компьютером.

Продолжение серии стендов Э242 и Э2520. Стенды предназначены для диагностики снятого с автомобиля и нового электрооборудования в условиях автотранспортных предприятий, авторемонтных заводов, фирм и мастерских, станций технического обслуживания автомобилей, для профильных учебно-образовательных учреждений и магазинов автозапчастей. Принцип работы стенда заключается в имитации рабочих режимов и измерении выходных характеристик электрооборудования с целью проверки его работоспособности, определения технического состояния и поиска неисправностей.

Стенд Э250М-02 обеспечивает проверку электрооборудования:
генераторов на холостом ходу и под нагрузкой
стартеров в режимах холостого хода и полного торможения
реле-регуляторов
тяговых реле стартеров
реле-прерывателей
коммутационных реле
электроприводов агрегатов автомобиля
полупроводниковых приборов
резисторов
Стенд Э250М-02 обладает набором уникальных потребительских свойств:
Беспроводное подключение к компьютеру по каналу Bluetooth. Эта опция делает возможным контроль параметров и осциллограмм проверяемых стартеров и генераторов в режиме он-лайн и показывает, какая из частей стартера или генератора нуждается в ремонте.

В базовой версии стенд укомплектован силовым источником питания (СИП). Нет необходимости останавливать работу стенда на целые сутки для подзарядки аккумулятора или производить его замену, как это происходит со стендами других производителей, такой стенд будет максимально эффективным, его можно использовать на предприятиях с графиком работы 24/7.

Плавная регулировка частоты вращения генератора позволяет измерять параметры генератора во всём диапазоне режимов работы.

Сквозные ниши в опорной части стенда дают возможность легкого перемещения стенда внутри помещения

Техническое описание стенда

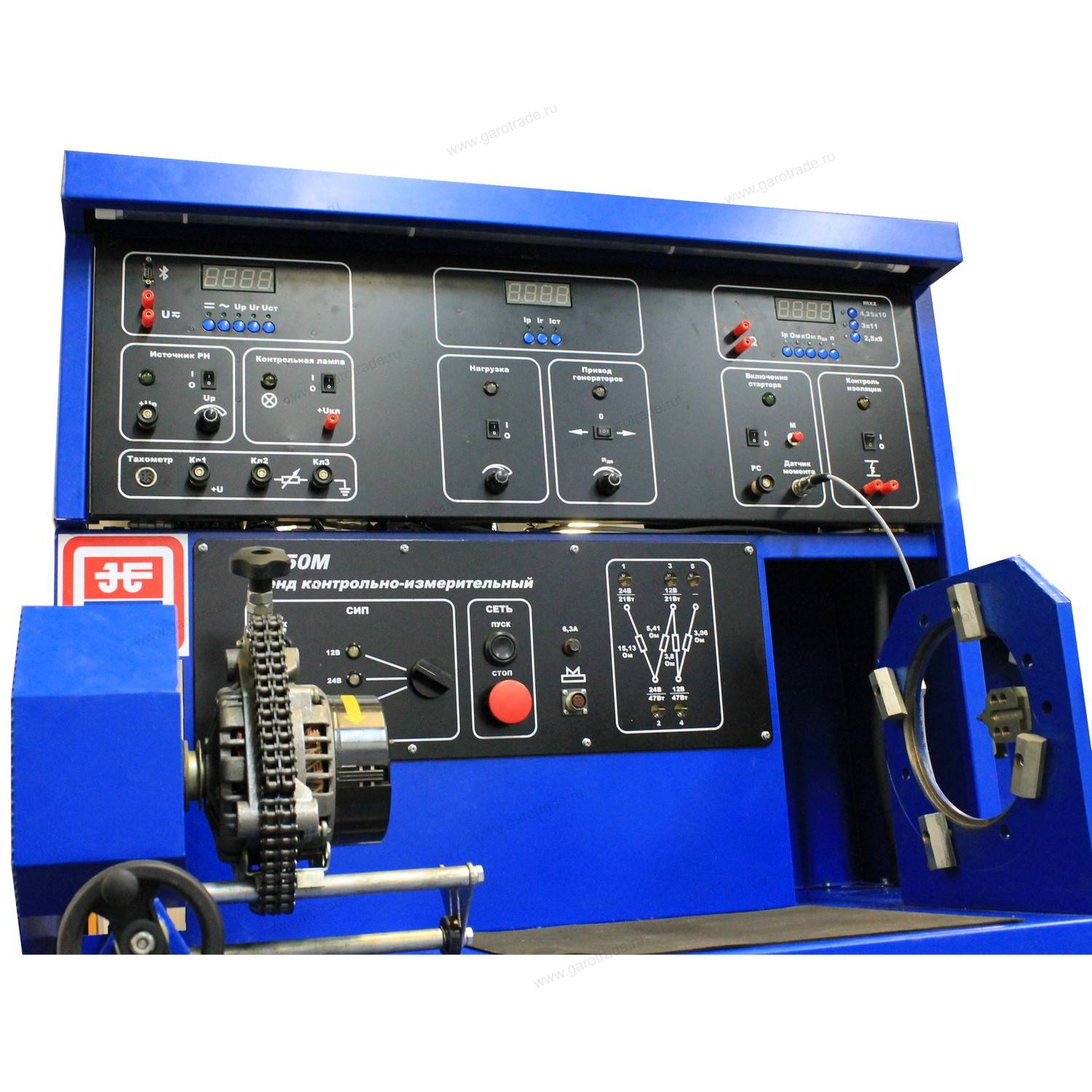

Эргономичная панель управления обеспечивает быстрое освоение навыков работы на стенде и овладение методиками проверок. Органы управления сгруппированы в логически завершенные и функционально понятные блоки
Яркие легко читаемые цифровые индикаторы

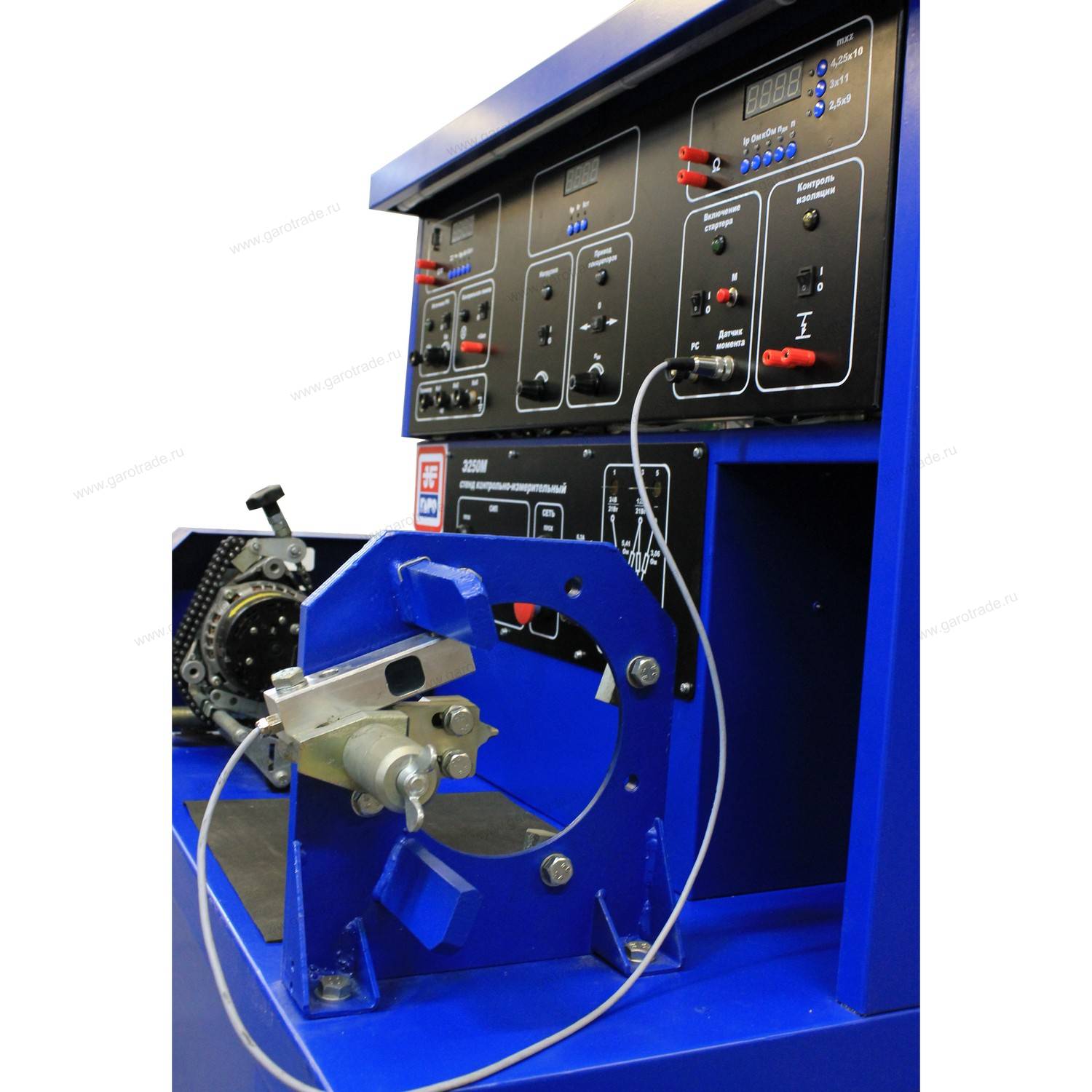

Полный тормоз используется для испытания стартеров в режиме полного торможения и измерения крутящего момента. Переустановка тензометрического датчика обеспечивает проверку стартеров как левого, так и правого вращения
Оснащается устройством проверки якорей стартеров и двигателей, которое позволяет определить наличие короткозамкнутых витков и обрывов в обмотке, правильность направления намотки
Система крепления электрооборудования и комплекты принадлежностей позволяют закрепить на стенде практически все типы генераторов и стартеров российского и импортного производства
Определение частоты вращения на холостом ходу и под нагрузкой производится непосредственно на валу генератора с помощью тахометра
Привод генераторов: регулируемый, позволяющий производить плавное изменение частоты вращения ротора генератора
Конструкции приводных шкивов обеспечивают проверку генераторов с клиновым и с поликлиновым (плоскоременным) приводами
В качестве источника питания стартера применяется сетевой источник питания (СИП)
Встроенная плавно-ступенчатая нагрузка позволяет проверить все известные марки генераторов во всем диапазоне токоскоростной характеристики (ТСХ) от 0 до 160 А
Поставляется с полным комплектом принадлежностей, необходимых для выполнения проверок

Артикул    138-02
Модель    Э250М-02
Производство    Россия
Основные характеристики
Тип конструкции    Стационарный
Напряжение проверяемого электрооборудования, В    12/24 (14/28)
Максимальная мощность при проверке стартеров, кВА    11
Диапазоны измерения силы постоянного тока, А    0-10; 0–150; 0-1000
Диапазоны измерения напряжения постоянного и переменного тока, В    0-40
Диапазон измерения крутящего момента, Нм    0-100
Диапазоны измерения сопротивления постоянному току, Ом    1-500 000
Диапазон измерения частоты вращения, об/мин    500–9 500
Частота вращения привода стенда, об/мин    500–6 000
Электропитание, В    380
Масса нетто, кг    240
Масса брутто, кг    297
Габариты упаковки ДхШхВ, мм    950x1300x1700
Конструктивные и функциональные особенности
Проверяемые генераторы    Мощностью до 6,5 кВт в режиме холостого хода (х.х.) и под нагрузкой величиной до 3 кВт с током нагрузки до 160 А
Проверяемые стартеры    Мощностью до 13 кВт в режиме х.х. и мощностью до 9 кВт в режиме полного торможения
Методика проверки генераторов    на х.х. и под нагрузкой в любой точке ТСХ (токоскоростной характеристики) за счёт регулируемого привода
Метод нагрузки стартеров    При помощи полного тормоза
Источник питания при проверке стартеров    Сетевой источник питания
