Э203 Комплект приборов для проверки свечей зажигания под давлением а также пескоструйной очистки

Комплект изделий для очистки и проверки искровых свечей зажигания модели Э-203 предназначен для технического обслуживания перед диагностированием и диагностирования во время эксплуатации искровых свечей зажигания двигателей внутренного згорания с резьбой на корпусе М14х1,25 и длиной резьбой части от 12 до 19 мм.

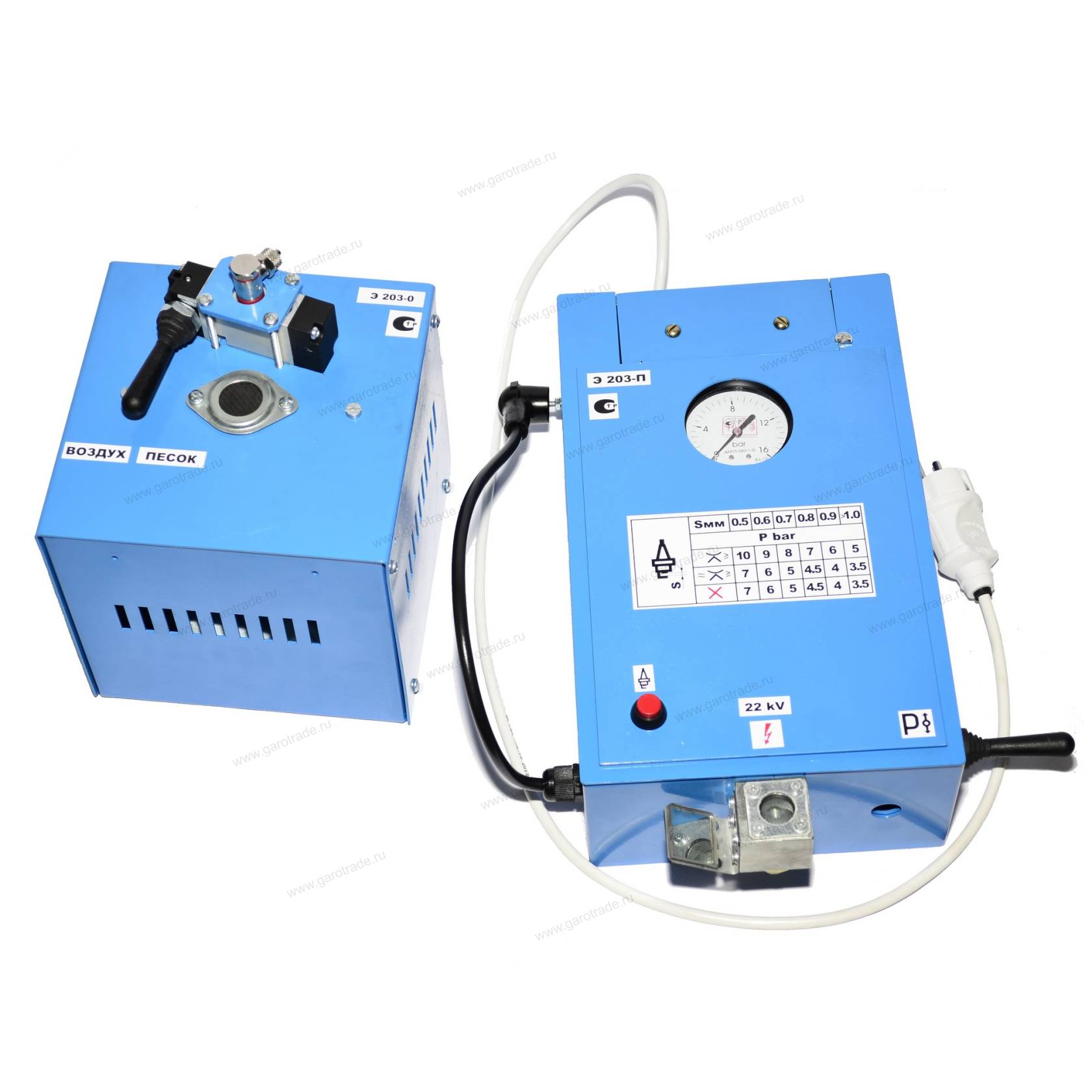

Комплект состоит из двух приборов:

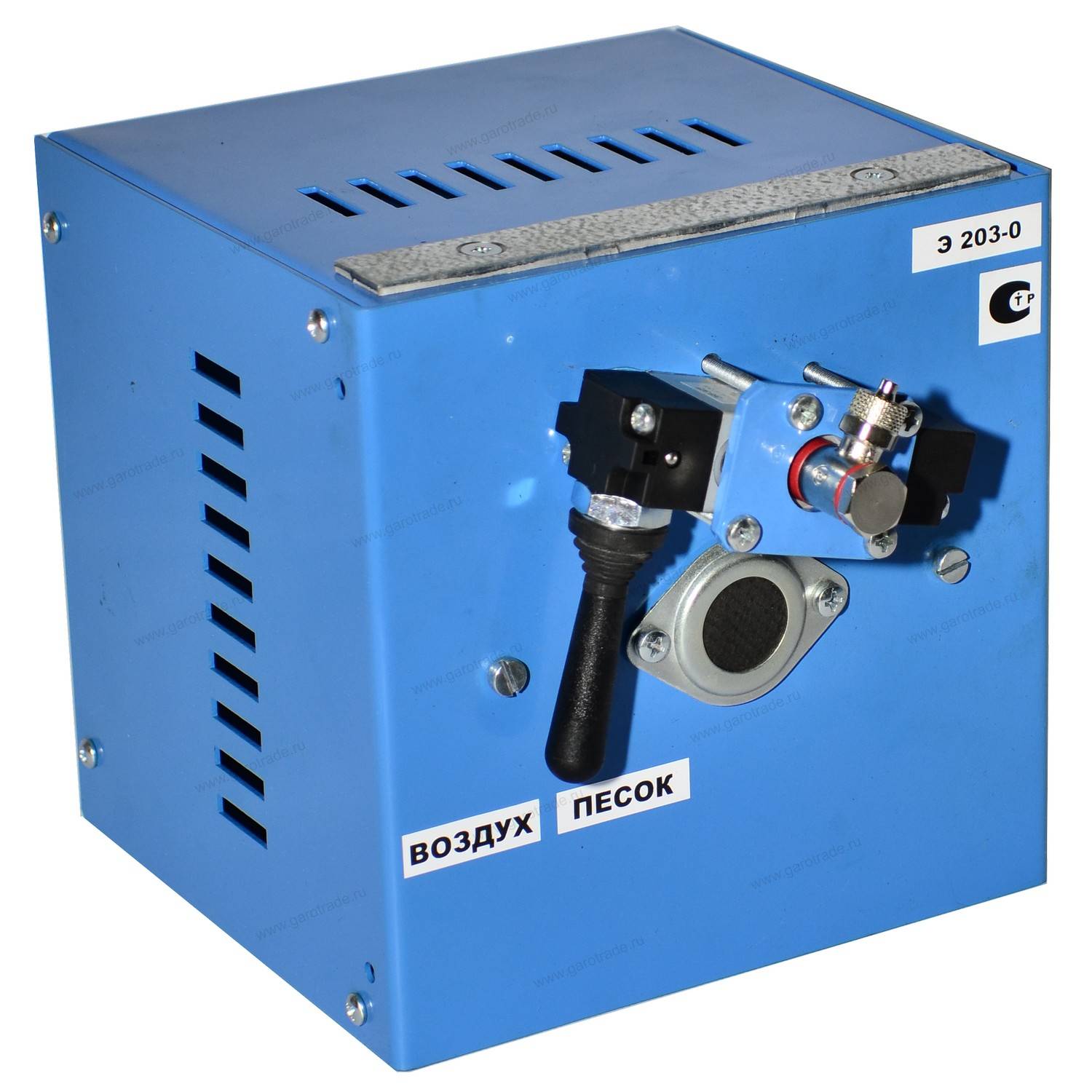

Э203-О - прибор для очистки свечей зажигания. Обеспечивает удаление нагара и других загрязнений на корпусе, тепловом конусе изолятора и электродах свечи при помощи пескоструйной очистки и продувки сжатым воздухом. Для очистки применяется формовочный кварцевый песок с размером зерна 0,14-0,18 мм. Подключается к сети сжатого воздуха.

Э203-П- прибор для проверки искровых свечей зажигания. Обеспечивает контроль и регулирование зазоров между электродами свечей, испытания свечей на герметичность и на бесперебойность искрообразования при заданном давлении в испытательной камере. Давление сжатого воздуха в камере зоздается с помощью пневмоусилителя. Контроль создаваемого давления - с помощью выпускного вентиля. Искрообразование инициируется встроенным источником высокого напряжения. Для удобства использования на панели прибора имеется таблица значений испытательного давления в зависимости от зазора между электродами свечи.

Комплект обеспечивает:
- очистку песком нагара на корпусе, тепловом конусе изолятора и электродах свечи;

- сдув частиц песка после проведения очистки;

- контроль и регулирование зазоров между электродами свечей в диапазоне от 0,6 до 1 мм с интервалом через 0,1 мм;

- испытание свечей на бесперебойность искрообразования;

- испытание свечей на герметичность.

Технические характеристики:
Диапазон измерений давления, МПа (атм)     0-1,6 (0-16)
Искровой промежуток контрольного разрядника, мм    12
Питание сжатым воздухом Э203-О, МПа (атм)    0,6-0,8 (6-8)
Продолжительность очистки одной свечи от нагара, с    10
Расход сжатого воздуха, м3 /час    6
Электропитание Э203-П, В    220
Время непрерывной работы Э203-П, с    30
Габаритные размеры Э203-П/Э203-О, мм    370х300х115/182х182х288
Масса Э203-П/Э203, кг    7/4
